Specifiche
Pannello OLED
Dimensione immagine (diagonale)623,4 mm
Dimensioni effettive immagine (H x V) 543,4 x 305,6 mm
Risoluzione (H x V) 1920 x 1080 pixel (Full HD)
Formato 16:9
Efficienza dei pixel 99.99%
Unità del pannello RGB a 10 bit
Angolo di visualizzazione (specifica pannello) 89°/89°/89°/89° (tipico) (contrasto su/giù/sinistra/destra > 10:1)
Ingresso Connettore ingresso composito (NTSC/PAL)
BNC (1), 1 V p-p ±3 dB, sincr. negativa
Connettore di ingresso: Y/CMini DIN 4 pin (1)
Y: 1 V p-p ±3 dB, sincr. negativa, C: 0,286 V p-p ±3 dB (NTSC, livello segnale burst)
0,3 V p-p ±3 dB (PAL, livello segnale burst)
Y: 1 V p-p ±3 dB, sincr. negativa, C: 0,286 V p-p ±3 dB (NTSC, livello segnale burst)
0,3 V p-p ±3 dB (PAL, livello segnale burst)
Connettori di ingresso: RGB/component
BNC (3), RGB: 0,7 V p-p ±3 dB (sincr. sul verde, 0,3 Vp-p sincr. negativa)
Component: 0,7 V p-p ±3 dB (75% del segnale della barra standard di crominanza)
Component: 0,7 V p-p ±3 dB (75% del segnale della barra standard di crominanza)
Connettore di ingresso esterno sincronizzato BNC (1) 0,3-4,0 Vp-p ± ternaria bipolare o binaria polare negativa
Connettore di ingresso: HD15
D-sub 15 pin (1)
R/G/B: 0,7 Vp-p sincr. positiva (sincr. sul verde, 0,3 Vp-p sincr. negativa)
Sincr.: livello TTL (senza polarità, sincr. H/V separata)
Funzione Plug & Play: corrispondente a DDC2B
R/G/B: 0,7 Vp-p sincr. positiva (sincr. sul verde, 0,3 Vp-p sincr. negativa)
Sincr.: livello TTL (senza polarità, sincr. H/V separata)
Funzione Plug & Play: corrispondente a DDC2B
Connettore di ingresso DVI-D DVI-D (1), collegamento singolo TMDS
Remoto parallelo Connettore modulare 8 pin (1)
Seriale remoto (LAN)
D-sub 9 pin (RS-232C) (1)
Connettore modulare RJ-45 (1) (Ethernet, 10BASE-T/100BASE-TX)
Connettore modulare RJ-45 (1) (Ethernet, 10BASE-T/100BASE-TX)
Porta di ingresso opzionale
2 porte, formato segnale: H da 15 kHz a 45 kHz, V da 48 Hz a 60 Hz
Connettore DC IN
XLR 4 pin (maschio) (1), DC 5 V/24 V (impendenza di uscita 0,05 Ω o inferiore)
Uscita
Connettore uscita composita
BNC (1), loop-through con terminazione automatica 75 Ω
Connettore uscita Y/C
Mini DIN 4 pin (1), loop-through con terminazione automatica 75 Ω
Connettori uscita RGB/component
BNC (3), loop-through con terminazione automatica 75 Ω
Connettore uscita esterna sincronizzata
BNC (1), loop-through con terminazione automatica 75 Ω
Generale Alimentazione

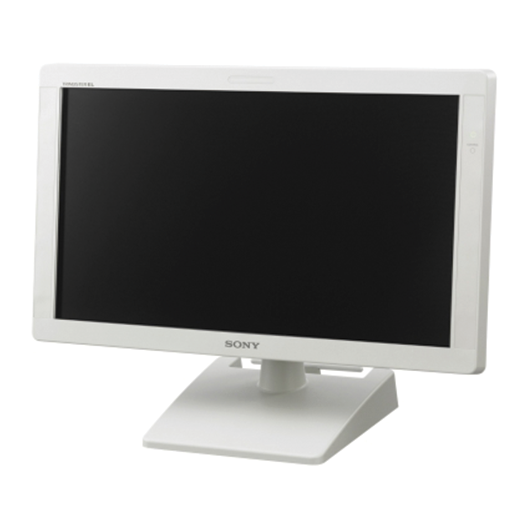

Monitor OLED (PVM-2551MD)
INGRESSO DC: 24 V/5 A, 5 V/0,030 A (fornita da adattatore AC)
Adattatore AC (AC-110MD di Sony)
Ingresso AC: da 100 V a 240 V, 50/60 Hz, da 1,53 A a 0,58 A
Uscita DC: 24 V/5 A, 5 V/0,060 A
Uscita DC: 24 V/5 A, 5 V/0,060 A
Consumo
Circa 135 W (max)
Circa 80 W (consumo medio con le impostazioni di fabbrica)
Circa 80 W (consumo medio con le impostazioni di fabbrica)
